氮化镓(GaN)电机驱动 Vs 传统硅
电机驱动作为电能与机械能转换的核心环节，其性能直接决定设备的能效、动态响应与功率密度。传统硅基 MOS 管历经数十年发展，已逼近材料物理极限，在高频工况下开关损耗激增、效率瓶颈凸显，难以满足无人机、人形机器人、工业伺服、新能源汽车等领域对小型化、高效率、高动态响应的迫切需求。
氮化镓（GaN）作为第三代宽禁带半导体核心材料，凭借3.4eV 宽禁带、3.3MV/cm 高击穿场强、2000cm²/V・s 高电子迁移率的核心物理特性，从底层突破硅基器件的性能桎梏。2025-2026 年，GaN 在电机驱动领域进入爆发式增长期，凭借零反向恢复、MHz 级开关频率、超低导通 / 开关损耗等优势，逐步替代硅基 MOS 管，重塑电机驱动系统的设计范式与性能边界。
一、材料物理特性：GaN 天然碾压硅基 MOS
硅（Si）与氮化镓（GaN）的核心物理参数差异，是 GaN 电机驱动性能跃迁的底层逻辑，关键对比如下：
硅基 MOS 管的核心痛点源于窄禁带与低击穿场强：高压下易雪崩击穿，需增大芯片面积降低电场强度，导致导通电阻（RDS (on)）与寄生电容（Ciss/Coss）增大；高频时寄生电容充放电损耗、体二极管反向恢复损耗急剧上升，成为效率瓶颈。
GaN 的宽禁带 + 高电子迁移率组合，从根源解决硅基痛点：高击穿场强支持更小芯片面积实现同等耐压，大幅降低 RDS (on) 与寄生电容；高电子迁移率让电子漂移速度更快，开关延迟降至纳秒级，为 MHz 级高频驱动奠定基础。
| 参数 | 硅基 MOS 管（Si） | 氮化镓 MOS 管（GaN） | 性能差异 |
|---|---|---|---|
| 禁带宽度（Eg） | 1.12eV | 3.4eV | GaN 为硅的 2.3 倍，耐压更强、漏电流更低 |
| 击穿场强（Eb） | 0.3MV/cm | 3.3MV/cm | GaN 为硅的 10 倍，相同耐压下芯片面积更小 |
| 电子迁移率（μn） | 600cm²/V·s | 2000cm²/V·s | GaN 为硅的 3 倍，开关速度更快、损耗更低 |
| 饱和电子漂移速度 | 1×10⁷cm/s | 2.5×10⁷cm/s | GaN 为硅的 2.5 倍，高频动态响应更优 |
| 最高工作温度 | 150℃ | 250℃+ | GaN 耐高温能力更强，散热设计冗余更大 |
二、器件核心性能：GaN 电机驱动的四大颠覆性优势
1. 零反向恢复，开关损耗降低 80%+
硅基 MOS 管存在寄生体二极管，反向恢复电荷（Qrr）高达数百 nC。电机驱动（如 H 桥、三相逆变器）中，体二极管频繁续流，反向恢复过程会产生尖峰电流、电压震荡与严重损耗，限制开关频率（硅基通常≤100kHz），并引发电磁干扰（EMI）。
GaN MOS 管（HEMT 结构）无寄生体二极管，反向恢复电荷Qrr≈0，彻底消除反向恢复损耗。实测数据显示：相同功率等级下，GaN 开关损耗仅为硅基 MOS 的1/5-1/10，40kHz 工况下逆变器效率从硅基的 92% 提升至 97% 以上。同时，零反向恢复特性抑制开关节点电压震荡，EMI 噪声降低20-30dB，减少滤波器件体积与成本。
2. 高频化（1MHz 级），动态响应与控制精度跃升
硅基 MOS 管开关频率超过 100kHz 时，开关损耗呈指数级增长，且电流纹波增大、控制精度下降，因此工业驱动多工作于20-40kHz，消费类应用（如无人机电调）上限约80kHz
GaN 支持100kHz-1MHz高频开关（硅基的 5-10 倍），带来三重核心收益：
- 动态响应微秒化：开关延迟仅5-10ns，电机扭矩调节响应从硅基的1ms 级压缩至0.1ms 级，适配人形机器人关节、高速伺服等高精度动态控制场景；
- 电流纹波大幅降低：高频 PWM 使电流纹波减小70%+，电机转矩脉动抑制效果显著，低速运行更平稳，定位精度从硅基的 ±0.1mm 提升至 ±0.01mm；
- 磁性器件小型化：电感、变压器体积与开关频率平方根成反比，1MHz 工况下磁性器件体积缩小60%+，驱动系统功率密度从硅基的≤50W/cm³ 提升至200W/cm³+。
- 功率器件小型化：相同功率下 GaN 芯片面积为硅基的1/5-1/10，封装采用 QFN/DFN，PCB 占用面积减少40%+；
- 散热系统简化：总损耗降低50%+，散热片体积缩小60%，甚至可实现无散热片设计；
- 磁性 / 电容小型化：高频化使电感、电解电容体积大幅减小，部分场景可取消电解电容，提升系统可靠性。 实测数据：2kW 电机驱动系统，硅基方案体积约120×80×30mm，GaN 方案缩小至70×50×15mm，重量减轻30%+。
三、电机驱动系统级对比：GaN 重构设计方案
1. 拓扑适配性：高频高效拓扑的最佳载体
硅基 MOS 管因开关损耗高，仅适配低频硬开关拓扑（如传统 H 桥、两电平逆变器），难以实现软开关（如 LLC、图腾柱 PFC），限制效率提升。
GaN 的零反向恢复 + 低寄生参数，完美适配高频软开关拓扑：
- 图腾柱 PFC + 三相逆变器：GaN 可实现1MHz 级 PFC，功率因数达 0.99，谐波畸变率（THD）<3%，系统效率突破 98%；
- 双向 DC/DC + 电机驱动：零反向恢复支持双向能量高效传输，适配新能源汽车制动能量回收场景，回收效率提升15%+。
2. 驱动设计：挑战与简化并存
（1）驱动挑战
- 栅极驱动电压敏感：GaN 阈值电压（Vth）约1.5-2.5V（硅基 3-4V），栅极电压过压（>6V）易击穿，需精准栅压控制；
- 高 dv/dt 干扰：开关速度快（dv/dt=5-20V/ns），易引发米勒效应与栅极震荡，需优化 PCB 布局（驱动回路寄生电感 < 5nH）。
（2）简化优势
- 零反向恢复简化续流设计：无需并联快速恢复二极管，减少器件数量与 PCB 面积；
- 低寄生电容降低驱动损耗：栅极电荷（Qg）仅为硅基的1/3-1/5，驱动功耗更低，可简化驱动电源设计。
3. 可靠性：高温与高频下的长期稳定性
硅基 MOS 管长期高频工作时，热应力 + 反向恢复震荡易导致封装老化、键合线脱落，寿命约5000 小时（85℃工况）。
GaN 的宽禁带耐高温特性（最高结温 250℃），结合零反向恢复无震荡，可靠性显著提升：
- 高温寿命延长：125℃工况下寿命达50000 小时 +，为硅基的 10 倍；
- 抗热冲击能力强：热导率高（接近硅），散热均匀，降低热失效风险。
四、典型应用场景：GaN 爆发式落地
1. 无人机电调（ESC）
痛点：硅基方案体积大、续航短、噪音大（<16kHz 可听噪声）；
GaN 价值：开关频率 200-500kHz（无噪音），效率 97%+，体积缩小 40%，续航延长 25%，已成为高端无人机（如大疆 Mavic 4）标配。

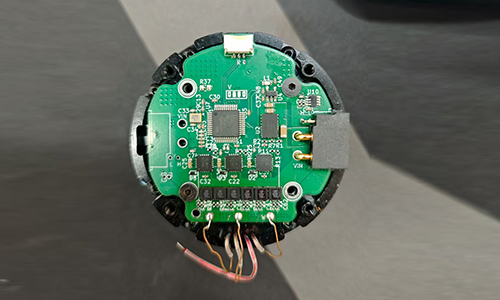

2. 人形机器人关节驱动
痛点：硅基方案响应慢（毫秒级）、体积大、续航短，无法适配精细动作；
GaN 价值：响应时间微秒级，扭矩调节精度 ±1%，驱动模块体积缩小 40%，续航延长 30%，适配特斯拉 Optimus、优必选 Walker X 等机型。
3. 工业伺服系统
痛点：硅基方案效率低（92-93%）、发热大、精度不足（±0.1mm）；
GaN 价值：效率 98%+，年省电显著，定位精度 ±0.01mm，加工精度从 iT7 提升至 iT5，适配高速贴片机、CNC 机床。
4. 新能源汽车电控
痛点：硅基方案体积大、效率低、续航短；
GaN 价值：电机控制器体积缩小 40%，效率提升至 96%（硅基 90%），整车能耗降低 5-8%，续航延长 5-8%，适配 400V 低压平台车型。
五、挑战与未来趋势
1. 当前挑战
成本偏高：GaN 晶圆与外延工艺成本为硅基的 3-5 倍，器件单价高，制约中低端市场普及；
驱动与 PCB 设计门槛高：对栅极驱动、寄生参数控制要求严苛，需专业设计能力；
高压可靠性验证不足：650V 以上高压 GaN 器件长期可靠性数据积累较少。
2. 未来趋势
成本快速下探：8 英寸 GaN 晶圆量产、工艺良率提升（目标 > 90%），预计 2027 年 GaN 器件成本降至硅基的 1.5 倍，全面进入中低端市场；
集成化（GaN Power IC）：驱动、保护、功率器件集成单芯片，简化设计、降低成本，Navitas、TI 已推出集成方案；
高压化（650V-1200V）：GaN 逐步渗透高压市场，与 SiC 形成互补（650V 以下 GaN 主导，650V 以上 SiC 主导）；
智能化（数字驱动 + AI 控制）：GaN 高频特性结合 AI 算法，实现电机自适应控制、故障预判、能效优化，进一步提升系统性能。
结论
氮化镓（GaN）在电机驱动领域的爆发式增长，本质是材料革命驱动的性能革命。对比硅基 MOS 管，GaN 凭借零反向恢复、MHz 级高频、超低损耗、高功率密度四大核心优势，从效率、动态响应、体积、可靠性等维度全面超越硅基方案，解决了传统电机驱动的核心痛点。
当前，GaN 已在无人机、人形机器人、工业伺服等高端场景规模化落地，并逐步向新能源汽车、家电等领域渗透。随着成本下降、集成化与智能化技术成熟，GaN 将成为电机驱动领域的主流选择，推动电机驱动系统向更小、更快、更省、更可靠的方向发展，开启电机驱动的 “GaN 时代”。
