首页>电源模块> VCOR VCM1608 芯片级电源模块

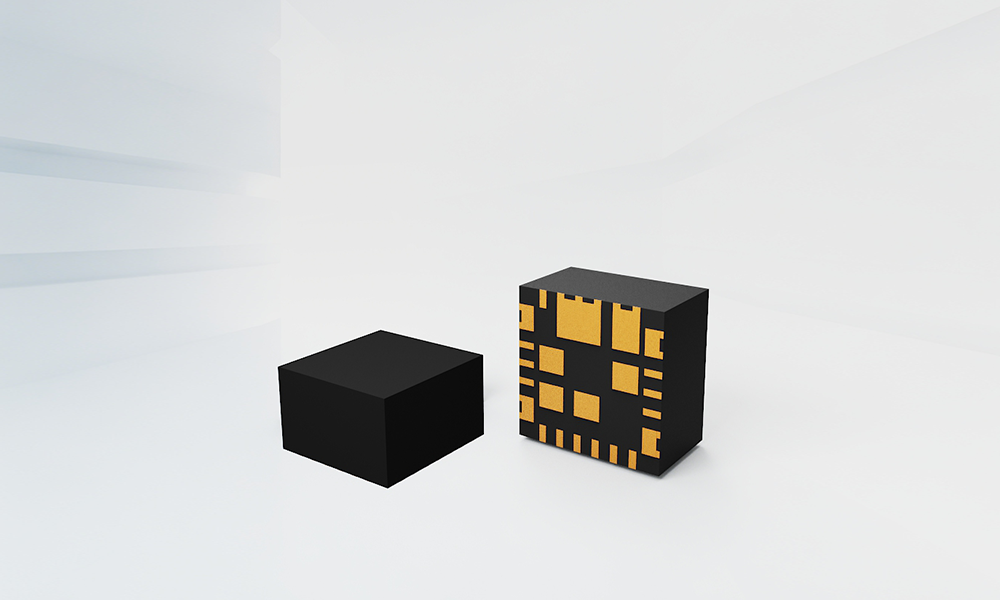

VCM1608 芯片级电源模块

微科VCM1608是一款同步降压 DC/DC 微电源模块，它内部集成了降压控制器、功率MOSFET、功率电感和其他必要的无源元件，可以支持3V到16V的宽输入电压范围，并提供持续8A、峰值10A的输出电流能力。VCM1608采用LGA-30 ( 7 x 7 x 4.25mm ) 封装，外围电路简单，具有极好的负载和电源调整率。适用于FPGA, DSP 和ASIC应用、医疗器械和仪器、通信设备。

  • 宽输入电压范围:3V~16V
  • 持续8A、峰值10A输出电流能力
  • 工作模式可选：跳频模式（PSM）或强制连续导通工作模式（FCCM）
  • 开关频率可选：600kHz、800kHz、1MHz
  • 带输出电源状态指示引脚（PG）
  • 采用LGA-30（7mmx7mmx4.25mm）封装

产品推荐

使用场景

产品广泛应用于各个行业，为各类设备提供稳定、可靠的电力支持。在工业领域，它保障自动化生产线和工业控制系统的持续运行，提高生产效率和系统稳定性。在通信领域，电源模块为基站和交换设备供电，确保信号的传输和通信网络的畅通。在医疗领域，高稳定性的电源模块支撑CT、MRI等精密医疗设备的运行，保障诊断与治疗的精准性。在消费电子领域，智能手机、笔记本电脑等设备依赖电源管理模块优化电能使用，延长续航时间。在交通运输领域，电动汽车、轨道交通系统通过电源模块实现高效供电与能量转换，提高出行安全性和可靠性。而在飞行控制领域，电源模块需适应极端环境，为飞行器提供高效、耐用的能源支持，确保任务顺利执行。从日常消费电子到尖端科技，电源模块是现代科技设备不可或缺的核心组件。

常见问题解答

F
G

Q1：如何选择 DC-DC 模块的输入输出范围？

  • 根据实际应用的电压波动范围，优先选择宽输入电压模块（如 4:1 或 8:1 范围），例如工业场景中常见的 9-36V 或 18-72V 输入。若需兼容多种电源，可考虑支持多模态拓扑切换的模块，如低压时采用 Boost 升压，高压时切换为 Buck 降压。

F
G

Q2：单路、双路、多路输出如何选择？

  • 单路输出适用于单一负载（如 + 5V/3A）；双路输出可分为对称（±15V）或非对称（+18V/-9V），满足运放或 IGBT 驱动需求；独立双路输出可隔离供电，适用于多通道系统。

F
G

Q3：效率与功率密度如何平衡？

  • 高频设计（如 1MHz 以上）可提升功率密度，但可能降低轻载效率；低频设计（如 10kHz）适合硬开关拓扑，需搭配同步整流技术优化效率。GaN 器件在中小功率（<5kW）中表现突出，而 SiC 更适合大功率（>5kW）场景。

F
G

Q4：隔离与非隔离模块如何选择？

  • 隔离模块用于需电气隔离的场景（如医疗设备、工业控制），耐压值通常为 1500VDC 以上；非隔离模块体积更小、成本更低，适用于消费电子。

F
G

Q5：过流、过压保护如何工作？

  • 过流保护通常在 105%-145% 额定电流时触发，自动重启或锁死（取决于模块设计）。过压保护阈值一般为 115%-140%，动作后切断输出。

F
G

Q6：反接保护如何实现？

  • DC-DC 模块通常不内置反接保护，需在输入端串联二极管（耐压≥2 倍输入电压，电流≥3 倍最大输入电流）。

F
G

Q7：模块无法启动怎么办？

  • 检查输入电压是否在范围内，反接保护二极管是否烧毁。若为隔离模块，需确认输入输出引脚是否正确连接。空载或轻载启动失败可能是模块设计限制，需接最小负载（如 10% 额定电流）。

F
G

Q8：安全认证有哪些？

  • 工业模块需通过 UL60950-1、EN60950-1 认证；车载模块需符合 AEC-Q100 标准；医疗设备需满足 UL60601-1。2025 年新增标准可能涉及能效要求或 EMC 新规，需参考最新认证文件。
