VIM2405-2W 隔离 DC-DC 模块 4-40V 宽压输入转5V/400mA稳压输出工业电源方案详解
VCOR 微科电源是一家专精特新企业，全称深圳市微科电源系统有限公司，2020 年成立，核心团队拥有国际半导体、工业电源、云台控制行业多年研发经验，深耕板级隔离 DC-DC 电源模块、伺服驱动、一体化动力电机研发生产超 15 年行业技术沉淀。企业定位运动控制与电源系统设计专家，坚持高集成、小型化、国产化、高可靠产品路线，具备完整自主研发、生产、测试产线，产品通过严苛高低温、隔离耐压、EMC 电磁兼容全项测试，同时支持客户定制化电源方案开发。旗下 VIM 系列隔离电源模块是工控、新能源领域爆款标准化产品，完美替代进口隔离电源，凭借内置滤波、免外围器件、宽电压输入、多档宽温版本四大核心优势，广泛供货 BMS 储能、PLC 工控、光伏逆变器、工业监控设备厂商，兼顾性价比与长期供货稳定性。
一、VIM2405-2W 产品基础定位与外观
VIM2405-2W 是 VCOR 微科 VIM 系列 2W 功率隔离稳压 DC-DC 电源模块，标准 SIP-4 直插封装，模块尺寸 11.60mm×6mm×10.16mm，2.54mm 标准引脚间距，兼容通用 PCB 直插焊接，整机体积小巧，适配设备小型化硬件设计需求。
模块引脚定义统一标准化：1 脚 Vin 输入、2 脚输入 GND、3 脚输出 0V、4 脚 5V 输出 Vout，硬件工程师无需重新适配原理图，可快速替换同封装隔离电源。
二、核心电气规格参数详解
模块标称输入 24VDC，超宽输入区间4V~40VDC，全电压范围内稳定输出 5V/400mA，额定功率 2W；同系列衍生多款型号，覆盖不同电压电流需求：
- VIM2409-2W-X：输出 9V/250mA
- VIM2412-2W-X：输出 12V/200mA
- VIM2415-2W-X：输出 15V/150mA
型号末尾后缀 X 区分工作温度等级，覆盖常温、高温工业、军工低温全场景：
- L：-40℃~+85℃ 通用工业标准款
- H：-40℃~+105℃ 高温光伏、变频器设备
- M：-40℃~+125℃ 储能 BMS 高温工况
- J：-55℃~+125℃ 军工、低温户外设备
2. 隔离、EMC 与工艺优势
- 2000VDC 隔离耐压：彻底切断输入输出地环路，消除地电位漂移、共模干扰，完美解决模拟采样、传感器信号干扰问题；
- 内置 Π 型输入 EMI 滤波器 + 集成输出滤波电容，标准使用无需外接输入输出电容，简化 PCB 布线、减少物料成本；
- 自研平面变压器工艺，开关频率最高 250kHz，体积更小、纹波控制优异；
- 全电压区间支持热插拔，4~40V 带电插拔不会损坏模块与前级电路，适配设备检修、模块化更换场景。
3. 低功耗与稳压性能
- 空载功耗极低：36V 输入工况下空载电流仅 1.63mA，低功耗待机设备大幅降低整机耗电；
- 输出电压精度 ±2%，电源调整率不超过 ±0.5%，负载调整率不超过±1%，稳压精度高；
- 输出纹波可控：在20MHz 带宽下20%负载输出电压纹典型值为21mV,最大值24mV。在20MHz 带宽下50%负载输出电压纹典型值为22mV,最大值25mV。在20MHz 带宽下100%负载输出电压纹典型值为40mV,最大值45mV。
4. 三重智能保护，设备稳定更耐用
集成过载保护、持续短路保护、过热保护三大防护机制：输出短路、负载超载、高温升温时自动限流降功率，故障消除后自动恢复输出，无需人工断电复位，大幅降低设备售后故障率。
通用环境参数：存储温度 – 55℃~125℃，引脚耐焊接温度 260℃，满足标准回流焊生产工艺要求。

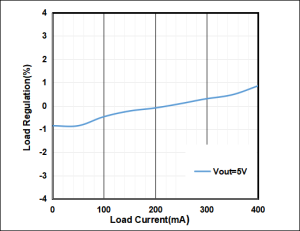

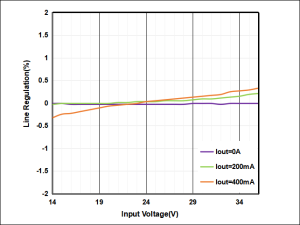

三、VIM2405-2W典型性能特征
VOUT=5V
VIN=24V
四、硬件设计参考，简化开发流程
低纹波优化方案：医疗、精密采集等对噪声严苛场景，可在输出端并联 22μF~220μF 陶瓷电容，电容耐压≥10V，材质优选 X5R/X7R，进一步压低输出纹波噪声。
五、硬件设计参考，简化开发流程
VIM2405-2W 作为 2W 大功率宽压隔离电源，供电电流 400mA，相比 1W 版本带载能力翻倍，适配多路负载同步供电，覆盖六大核心行业：
- 储能行业：BMS 电池管理系统隔离采样、均衡板供电；
- 工业自动化：PLC、HMI 人机界面、变频器、伺服驱动内部控制板隔离供电；
- 新能源设备：光伏逆变器信号采集板、储能变流器隔离电源；
- 安防监控：工业摄像头、边缘数据采集终端；
- 电路隔离场景：低频模拟采集电路、多路继电器驱动、数字芯片隔离供电；
- 户外设备：低温宽温工业设备、野外监测仪器。
六、选型总结
相比传统分立隔离电源、进口电源模块，兼具成本、供货、小型化三大优势，是工控、光伏、储能 BMS 设备多路隔离供电的标准化优选方案。
