首页>电机驱动模块> VCOR ZID13-18-12-U 有感FOC电机驱动模块

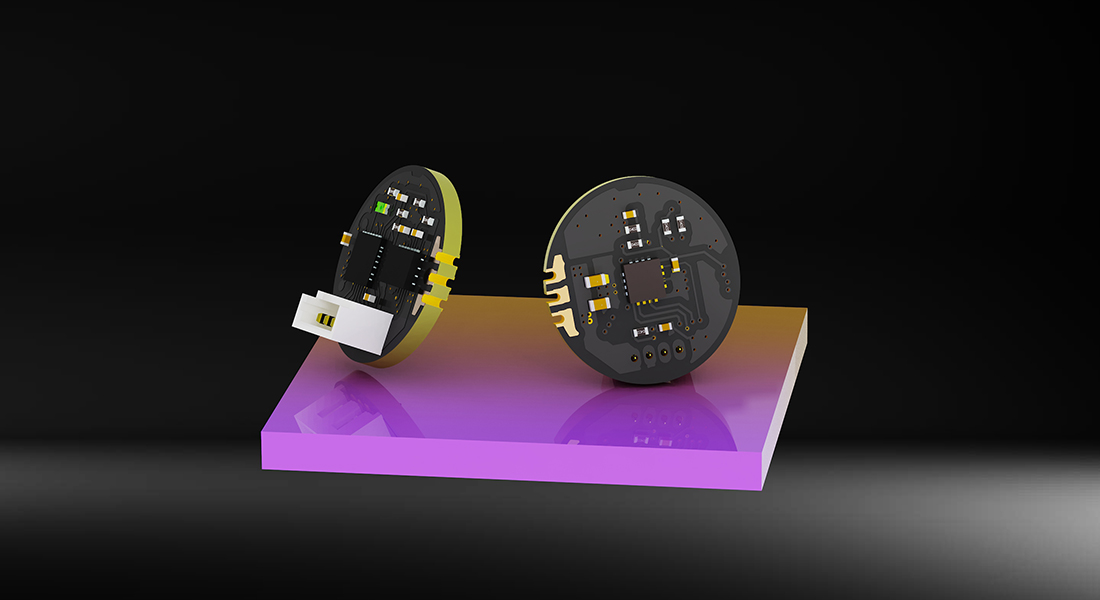

ZID13-18-12-U 有感FOC驱动模块

微科ZID13-18-12-U 是一款有感 FOC电机驱动模块，它支持 3.5V 至 16V 输入，持续电流能力2A，支持位置/速度/转矩模式，采用串口通信，模块直径仅 13mm，高度 3.2mm，适用于手术机器人、灵巧手、根管治疗等微型伺服电机应用。

  • 支持 3.5 V ~ 16 V 输入
  •  持续电流能力 2 A
  •  转速支持高达 60000 RPM
  • 位置模式分辨率：0.1°
  • 集成电源转换、MCU、驱动功率单元和编码器
  •  微科自有有感FOC控制算法，保证电机的智能、高效、安静运行
  •  电源+串口通信，连接仅需4根线
  • 小尺寸：直径13mm，高度3.2mm

产品推荐

使用场景

产品广泛应用于各个行业，为各类设备提供稳定、可靠的电力支持。在工业领域，它保障自动化生产线和工业控制系统的持续运行，提高生产效率和系统稳定性。在通信领域，电源模块为基站和交换设备供电，确保信号的传输和通信网络的畅通。在医疗领域，高稳定性的电源模块支撑CT、MRI等精密医疗设备的运行，保障诊断与治疗的精准性。在消费电子领域，智能手机、笔记本电脑等设备依赖电源管理模块优化电能使用，延长续航时间。在交通运输领域，电动汽车、轨道交通系统通过电源模块实现高效供电与能量转换，提高出行安全性和可靠性。而在飞行控制领域，电源模块需适应极端环境，为飞行器提供高效、耐用的能源支持，确保任务顺利执行。从日常消费电子到尖端科技，电源模块是现代科技设备不可或缺的核心组件。

常见问题解答

F
G

Q1：电机驱动模块无法上电 / 指示灯不亮

  • 可能原因：
    • 电源正负极接反，烧毁模块电源管理芯片。
    • 输入电压超出模块允许范围（过压 / 欠压），触发保护机制。
    • 电源线接触不良或保险丝熔断。
  • 排查方法：
    • 用万用表检测电源电压是否符合模块规格。
    • 检查接线是否松动，尝试重新插拔。
    • 若模块有保险丝，更换同规格保险丝。

F
G

Q2：电机抖动或间歇性停转

  • 可能原因：
    • 电机线或信号线接触不良。
    • 电源功率不足，无法提供电机启动所需峰值电流。
    • 电机与模块功率不匹配（如模块持续电流小于电机额定电流）。
  • 排查方法：
    • 用示波器检查电机驱动信号是否稳定。
    • 单独为电机供电测试，排除电源问题。
    • 确认模块参数（如 L298N 的 1.5A 持续电流是否满足电机需求）。

F
G

Q3：MOSFET 击穿（短路）

  • 可能原因：
    • 上下桥臂同时导通（“穿通”），导致高电流路径。
    • 死区时间设置不足，未有效隔离 MOSFET 开关间隙。
    • 栅极驱动电压异常或 IDRIVE 设置过高，导致开关速度过快引发振铃。
  • 排查方法：
    • 用万用表检测 MOSFET 漏源极是否短路。
    • 示波器观察 GHx/GLx 波形，确认是否存在同时导通时段。
    • 检查死区时间配置是否符合模块手册要求（如 DRV8300 建议增加死区时间）。

F
G

Q4：MOSFET 未正常切换

  • 可能原因：
    • 控制信号未正确传输（如 INHx/INLx 电平错误）。
    • PWM 信号频率超出模块支持范围（如超过 100kHz 导致开关损耗过大）。
    • 自举电容（BST）未正确充电，导致高侧 MOSFET 无法导通。
  • 排查方法：
    • 用逻辑分析仪验证 INHx/INLx 信号是否与真值表一致。
    • 检查自举电容连接是否正确，测量 BST 引脚电压是否正常。
    • 降低 PWM 频率至模块推荐范围（如 10-20kHz）。

F
G

Q5：模块过热甚至触发过温保护

  • 可能原因：
    • 高负载长时间运行，散热片未安装或散热空间不足。
    • IDRIVE 设置过高，导致 MOSFET 开关损耗增加。
    • PWM 频率过高，增加开关损耗。
  • 排查方法：
    • 用红外测温仪检测模块温度，确保不超过最大结温（如 150°C）。
    • 检查散热片安装是否紧密，周围是否有遮挡物。
    • 降低 IDRIVE 值或增加栅极电阻，延长 MOSFET 上升 / 下降时间。

F
G

Q6：电机运行时模块发烫但未停机

  • 可能原因：
    • 电机绕组短路或机械负载过大，导致电流过载。
    • 散热片材质或尺寸不匹配（如铝制散热片面积不足）。
  • 排查方法：
    • 测量电机空载电流，对比额定值判断是否过载。
    • 更换更大尺寸散热片或增加风扇辅助散热。

F
G

Q7：电机转速不稳定或抖动

  • 可能原因：
    • PWM 信号受电磁干扰（如强电设备、高频电路）。
    • 控制信号电平不匹配（如 5V 模块接 3.3V 控制器）。
    • 死区时间设置不合理，导致电流波动。
  • 排查方法：
    • 用示波器观察 PWM 波形，检查是否有杂波或畸变。
    • 确保控制器与模块共地，并使用屏蔽线传输信号。
    • 调整死区时间（如增加至 100ns），减少交叉传导风险。

F
G

Q8：控制代码发送指令后电机无响应

  • 可能原因：
    • 控制信号引脚未正确初始化（如 Arduino 未调用pinMode()）。
    • PWM 函数错误使用digitalWrite而非analogWrite。
    • 逻辑控制信号矛盾（如同时设置 IN1 和 IN2 为 HIGH）。
  • 排查方法：
    • 检查代码中引脚定义是否与实际接线一致。
    • 测试全速运行指令（如analogWrite(ENA, 255)），排除 PWM 配置问题。
    • 使用万用表检测模块输入引脚电压是否符合逻辑电平要求。

F
G

Q9：过流保护频繁触发

  • 可能原因：
    • 电机堵转或绕组短路，导致电流超过阈值。
    • 电流检测电阻值错误或采样电路故障。
  • 排查方法：
    • 断开电机，单独测试模块输出是否短路。
    • 检查电流检测电阻是否损坏，重新校准采样电路。
    • 降低过流保护阈值（如设为额定电流的 2 倍），但需确保安全裕度。

F
G

Q10：如何选择合适的电机驱动模块？

  • 关键参数：
    • 电压 / 电流范围：模块输入电压需覆盖电机工作电压，持续电流需大于电机额定电流（留 20% 余量）。
    • 控制方式：支持 PWM 调速、正反转或闭环控制（如编码器反馈）。
    • 保护功能：过流、过温、短路保护是否集成。
    • 接口兼容性：与控制器（如 Arduino、树莓派）的通信协议（如 SPI、I2C）。
  • 推荐方案：

F
G

Q11：如何延长模块使用寿命？

  • 维护建议：
    • 定期清洁：每 3 个月清理模块表面灰尘，避免散热孔堵塞。
    • 检查接线：确保螺丝端子或排针无松动，防止接触电阻增大发热。
    • 环境控制：避免在高温（>85°C）、高湿或粉尘环境中使用。
    • 预防性测试：每年用示波器检查 PWM 波形和 MOSFET 开关特性，及时发现老化迹象。

F
G

Q12：如何优化 PWM 频率以平衡效率与噪音？

  • 建议策略：
    • 低频率（1-10kHz）：适合大电感电机，减少开关损耗，但可能增加噪音。
    • 高频率（20-100kHz）：适合小电感电机，降低电流纹波，但需加强散热。
    • 实验验证：通过示波器观察电机电流波形，选择噪音可接受且效率最高的频率点。
