首页>一体化电机> VCOR ZIM1342-18-12 空心杯电机

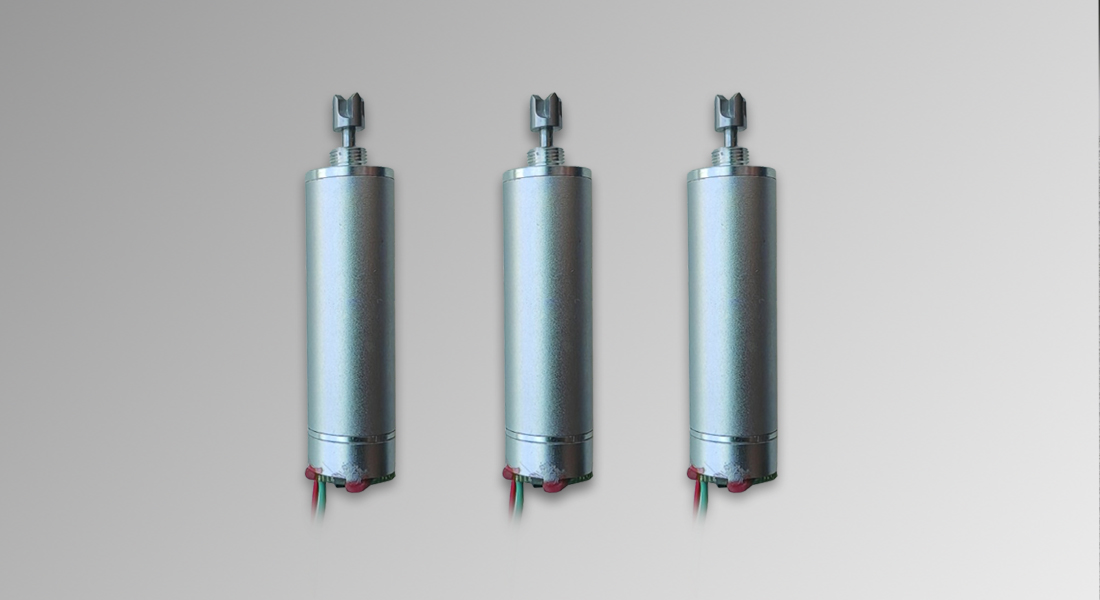

ZIM1342-18-12 空心杯电机

微科ZIM1342-18-12 是一款适用于工业/医疗应用的集成式空心杯电机，其系统结构紧凑，可精确控制扭矩、速度和位置。该电机采用无槽无刷直流电机设计，直径 13mm，在 12V 输入电压下可提供 18W 的持续功率，并集成了伺服驱动模块。
VCOR 基于板载角度传感器的独特而先进的 FOC 控制算法，使其非常适合对速度/位置精度、快速响应、高效率、低噪音、低机械振动等有要求的应用。ZIM1342-18-12 采用两线 USART 接口，这意味着系统连接所需的接线最少，因此 ZIM1342-18-12 非常简洁易用，适用于运动控制。

  • 标准电压：6 V
  • 空载转速：14500 RPM
  • 空载电流：0.1 A
  • 额定转速：12000 RPM
  • 额定扭矩：5.6 mNm
  • 额定电流：1.5 A
  • 堵转扭矩：38.7 mNm
  • 堵转电流：10 A
  • 终端电阻：0.6±15% Ω
  • 电机尺寸：ø13 x 42mm

产品推荐

使用场景

微科一体化空心杯电机凭小型化、高集成、高效率特性，适配多领域需求。工业领域，驱动精密机床微调部件、自动化检测载台，实现微米级定位；通信领域，赋能基站天线角度调节、光模块光路切换，低损耗保障信号稳定；消费电子端，支撑高端 VR 设备头部追踪、无线耳机降噪模块驱动，贴合轻薄化需求；轨道交通中，驱动列车信号检测传感器、车厢智能通风阀，抗振动且长寿命；低空飞行领域，为植保微型无人机、低空测绘飞行器供动力，高功率密度提升续航与载荷能力。

常见问题解答

F
G

Q1：电机无法上电 / 指示灯不亮

  • 可能原因：
    • 输入电压超出模块允许范围（如 3.7V 电机接 12V 电源）。
    • 电源正负极接反，烧毁内部保护二极管。
    • 电源线接触不良或保险丝熔断（部分型号集成保险丝）。
  • 排查方法：
    • 用万用表检测电源电压是否符合电机规格（如 6mm 空心杯电机常见 3.7V/6V 供电）。
    • 检查接线是否松动，尝试重新插拔。
    • 若有保险丝，更换同规格保险丝（如 0.5A 自恢复保险丝）。

F
G

Q2：电机抖动或间歇性停转

  • 可能原因：
    • 电机线或编码器线接触不良。
    • 电源功率不足，无法提供电机启动所需峰值电流（空心杯电机启动电流可达额定电流的 3 倍）。
    • 电机与驱动模块功率不匹配（如模块持续电流 1A，电机额定电流 1.2A）。
  • 排查方法：
    • 用示波器检查 PWM 信号是否稳定，避免高频干扰。
    • 单独为电机供电测试，排除电源问题。
    • 确认模块参数（如 TB6612FNG 的 1.2A 持续电流是否满足电机需求）。

F
G

Q3：电机转速不稳定或无法调速

  • 可能原因：
    • PWM 信号受电磁干扰（如强电设备、高频电路）。
    • 控制信号电平不匹配（如 5V 模块接 3.3V 控制器）。
    • 驱动芯片 MOSFET 损坏（如 SI2302 因静电击穿导致输出异常）。
  • 排查方法：
    • 用示波器观察 PWM 波形，检查是否有杂波或畸变。
    • 确保控制器与模块共地，并使用屏蔽线传输信号。
    • 更换驱动芯片（如 L298N、TB6612FNG），测试是否恢复正常。

F
G

Q4：控制代码发送指令后电机无响应

  • 可能原因：
    • 控制信号引脚未正确初始化（如 Arduino 未调用pinMode()）。
    • PWM 函数错误使用digitalWrite而非analogWrite。
    • 逻辑控制信号矛盾（如同时设置 IN1 和 IN2 为 HIGH）。
  • 排查方法：
    • 检查代码中引脚定义是否与实际接线一致。
    • 测试全速运行指令（如analogWrite(ENA, 255)），排除 PWM 配置问题。
    • 使用万用表检测模块输入引脚电压是否符合逻辑电平要求。

F
G

Q5：电机运行时过热甚至停机

  • 可能原因：
    • 高负载长时间运行，散热路径受限（空心杯电机无铁芯，散热依赖外壳和空气对流）。
    • 绕组短路或机械负载过大，导致电流过载。
    • 驱动芯片 IDRIVE 设置过高，增加开关损耗。
  • 排查方法：
    • 用红外测温仪检测电机温度，确保不超过最大结温（如 120℃）。
    • 检查电机空载电流，对比额定值判断是否过载。
    • 降低 IDRIVE 值或增加栅极电阻，延长 MOSFET 上升 / 下降时间。

F
G

Q6：如何优化散热设计？

  • 解决方案：
    • 外部散热：安装铝制散热片，增加表面积（如 30mm×30mm 散热片可降低温升 20%）。
    • 内部散热：选择带螺旋微通道轴体的电机（如专利设计的相变冷却液循环系统）。
    • 环境控制：避免在高温（>40℃）或高湿环境中使用，必要时增加风扇强制对流。

F
G

Q7：电机位置控制精度不足

  • 可能原因：
    • 编码器安装偏心或松动。
    • 控制算法未启用 PID 闭环调节。
    • 机械传动间隙（如齿轮箱背隙）影响精度。
  • 解决方案：
    • 重新校准编码器安装位置，确保同轴度误差 < 0.05mm。
    • 使用带 FOC 算法的驱动器（如 MOTEC 空心杯伺服驱动器），支持位置环频率 5KHz。
    • 选择低背隙齿轮箱（如行星齿轮箱背隙 < 1 弧分）。

F
G

Q8：绕组短路或断路如何检测？

  • 检测方法：
    • 短路：用万用表欧姆档测量电机两端电阻，若阻值趋近于 0Ω，可能绕组短路。
    • 断路：若阻值无穷大，可能绕组断路。需进一步检查焊点是否脱落或导线断裂。

F
G

Q9：电机长期运行后性能下降

  • 可能原因：
    • 电刷磨损（有刷空心杯电机）。
    • 永磁体退磁（长期高温导致）。
    • 轴承润滑脂干涸。
  • 维护建议：
    • 有刷电机：每 500 小时更换电刷，检查换向器磨损情况。
    • 无刷电机：定期检查永磁体磁场强度（如用高斯计测量，需≥初始值的 90%）。
    • 轴承维护：每 1000 小时补充高温润滑脂（如二硫化钼油脂）。

F
G

Q10：如何选择合适的一体化空心杯电机？

  • 关键参数：
    • 电压 / 电流范围：模块输入电压需覆盖电机工作电压，持续电流需大于电机额定电流（留 20% 余量）。
    • 控制方式：支持 PWM 调速、正反转或闭环控制（如编码器反馈）。
    • 保护功能：过流、过温、短路保护是否集成。
    • 应用场景：医疗设备需低噪音（<30dB），航空模型需轻量化（如 20mm 电机重量 < 15g）。

F
G

Q11：一体化设计的优势与局限性

  • 优势：
    • 体积紧凑，减少接线复杂度。
    • 集成驱动和保护功能，降低开发难度。
    • 出厂前已校准，即插即用。
  • 局限性：
    • 维修成本高，需整体更换。
    • 散热设计固定，难以适应极端负载。
    • 定制化需求需联系厂商（如特殊电压、接口协议）。
