首页>一体化电机> VCOR ZIM40-100-24-R 一体化伺服电机

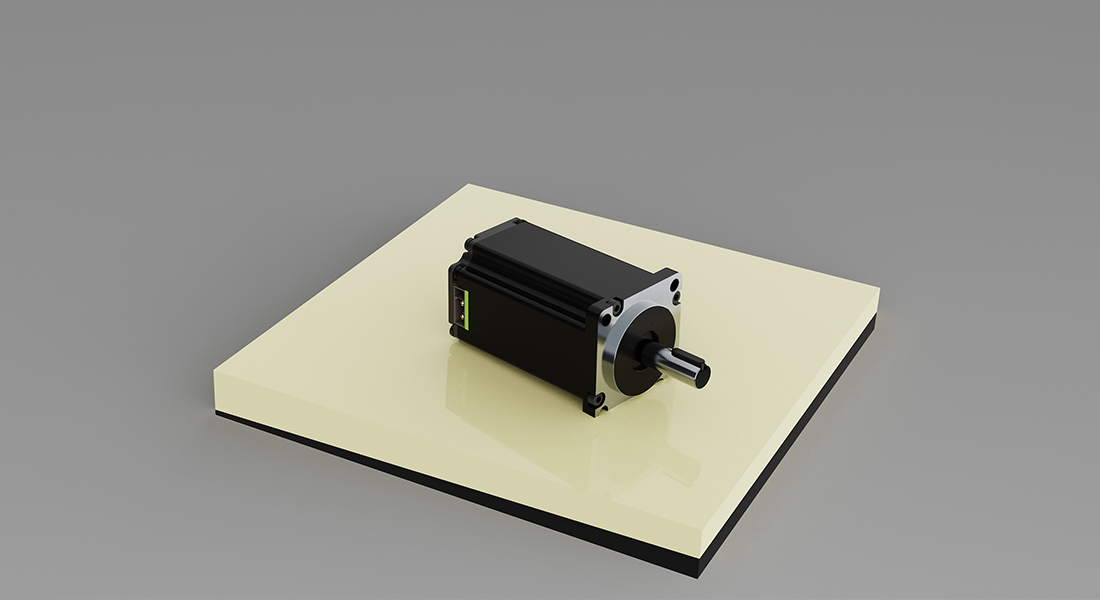

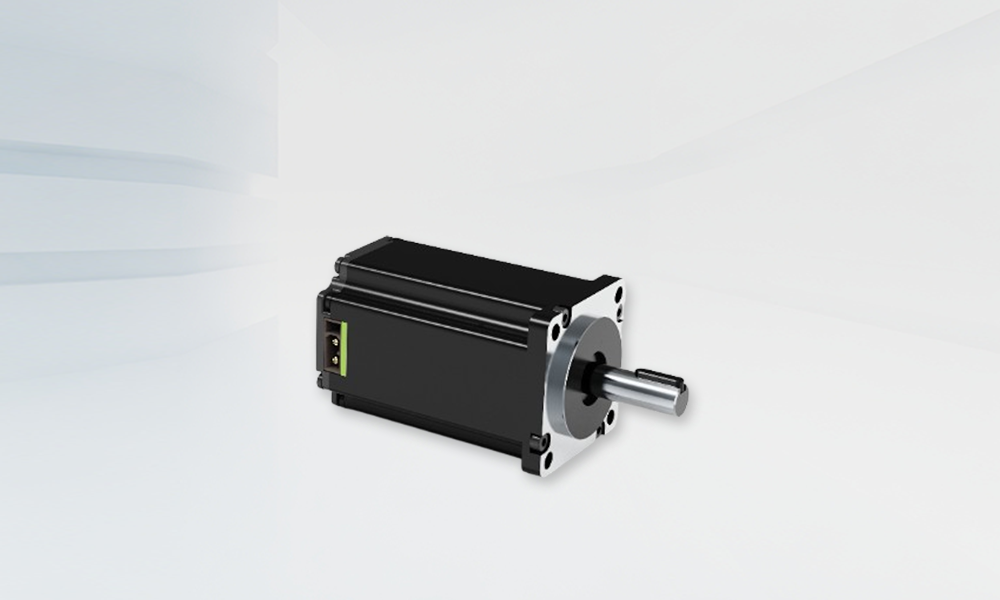

ZIM40-100-24-R 一体化伺服电机

微科ZIM40-100-24-R一体化伺服电机体集成了伺服驱动器，可输入直流电压24V，输出UVW三相交流正弦波，内置微处理器，FOC控制算法 ，RS485通信接口。电机参数可通过RS485接口和MODBUS RTU通信协议进行设定和监控，控制模式主要有位置模式和速度模式。可用于快速响应、精密控制的工业生产制造领域。

  • 额定输入电压：24 VDC
  • 输入电压范围：20-36 VDC
  • 温度在0℃ ~ 40℃可持续输出功率：100 W
  • 温度在0℃ ~ 40℃的额定转速：3000 RPM
  • 温度在0℃ ~ 40℃的持续输出扭矩：0.32 Nm
  • 温度在0℃ ~ 40℃的峰值扭矩：0.96 Nm
  • 通讯协议： Modbus RTU
  • 电机尺寸 : 40法兰 x 68.3mm

产品推荐

使用场景

ZIM40-100-24-R 作为一款集成伺服驱动器的高精度电机，凭借 FOC 控制算法、0.1° 的超高位置精度及位置 / 速度 / 力矩三种灵活控制模式，核心适配工业制造领域中对快速响应、精密定位有严苛要求的场景。在电子元器件组装生产线中，它可作为 PCB 板焊接工位的精准位移驱动单元，通过 RS485 接口与 Modbus RTU 协议接收控制指令，实现焊接头的微米级位置调节，配合 3000rpm 额定转速与 0.32Nm 持续输出扭矩，兼顾作业效率与动作平稳性，适配 0-70℃的车间工作环境；在小型自动化设备（如微型机械臂、精密传送滚筒）中，其 40×40×93.3mm 的紧凑尺寸可灵活嵌入设备本体，集成化设计省去额外驱动器安装空间，通过软件调试助手快速完成相序辨识、电角度校准等配置，满足设备快速部署需求。此外，该电机还可应用于医疗设备（如小型诊疗器械的精准动作执行）、仓储 AGV 小车的转向定位机构、3C 产品检测设备的运动控制模块等场景，凭借宽电压输入（20-36VDC）、稳定的通信反馈（支持角度 / 速度 / 电流 / 温度实时监控）及抗恶劣环境的特性，为各类精密控制场景提供可靠的动力支撑，同时通过 Modbus 寄存器的灵活配置，可快速适配不同设备的控制需求，简化系统集成与调试流程。

常见问题解答

F
G

Q1：电机无法上电 / 指示灯不亮

  • 可能原因：
    • 输入电压超出模块允许范围（如 48V 电机接 24V 电源）。
    • 电源正负极接反，触发反接保护电路。
    • 电源线接触不良或保险丝熔断（部分型号集成自恢复保险丝）。
  • 排查方法：
    • 用万用表检测电源电压是否符合电机规格（如 ZIM40-100-24-R 电机常见 24V 供电）。
    • 检查接线是否松动，尝试重新插拔并确保接触良好。
    • 若有保险丝，更换同规格保险丝（如 5A 自恢复保险丝）。

F
G

Q2：电机抖动或间歇性停转

  • 可能原因：
    • 电机线或编码器线接触不良（如航空插头未锁紧）。
    • 电源功率不足，无法提供电机启动所需峰值电流（伺服电机启动电流可达额定电流的 3 倍）。
    • 电机与负载惯量不匹配（如负载惯量超过电机惯量的 5 倍）。
  • 排查方法：
    • 用示波器检查 PWM 信号是否稳定，避免高频干扰。
    • 单独为电机供电测试，排除电源问题。
    • 计算负载惯量并通过驱动器参数调整惯量比（如松下 A6 驱动器支持自动惯量识别）。

F
G

Q3：电机转速不稳定或无法调速

  • 可能原因：
    • PWM 信号受电磁干扰（如变频器、高频焊机）。
    • 控制信号电平不匹配（如 24V 驱动器接 5V 控制器）。
    • 驱动芯片 MOSFET 损坏（如 IRF540N 因过流击穿）。
  • 排查方法：
    • 用示波器观察 PWM 波形，检查是否有杂波或畸变。
    • 使用差分信号传输（如 RS485/CANopen）并确保共地，或加装信号隔离器。
    • 更换驱动芯片并检查驱动电路（如栅极电阻是否烧毁）。

F
G

Q4：控制代码发送指令后电机无响应

  • 可能原因：
    • 控制信号引脚未正确初始化（如 PLC 未配置 DO 输出）。
    • 通讯协议设置错误（如 EtherCAT 从站 ID 冲突）。
    • 逻辑控制信号矛盾（如同时设置正转和反转指令）。
  • 排查方法：
    • 检查代码中引脚定义是否与实际接线一致。
    • 使用通讯诊断工具（如 Wireshark）抓包验证协议是否正常交互。
    • 测试单步运行指令（如点动正转），排除多指令冲突问题。

F
G

Q5：电机运行时过热甚至停机

  • 可能原因：
    • 高负载长时间运行，散热片未安装或散热空间不足。
    • 电机绕组短路或机械负载过大（如丝杠卡死）。
    • 驱动器 IGBT 模块老化，开关损耗增加。
  • 排查方法：
    • 用红外测温仪检测电机温度，确保不超过最大结温（如 150℃）。
    • 测量电机空载电流，对比额定值判断是否过载。
    • 更换老化的 IGBT 模块并涂抹导热硅脂（如信越 7783）。

F
G

Q6：如何优化散热设计？

  • 解决方案：
    • 外部散热：安装铝制散热片（如 60mm×60mm×3mm），增加表面积。
    • 内部散热：选择带水冷通道的电机（如水冷型 ECMA-F31307）。
    • 环境控制：避免在高温（>40℃）或高湿环境中使用，必要时增加风扇强制对流。

F
G

Q7：编码器反馈数据异常或丢失

  • 可能原因：
    • 编码器线断路或屏蔽层接地不良。
    • 磁场干扰（如电机附近有强磁铁）。
    • 编码器内部光学元件磨损（如码盘划伤）。
  • 排查方法：
    • 使用示波器检测编码器 A/B 相波形，确认是否有缺失或畸变。
    • 更换双屏蔽电缆（如 Belden 3103A）并单点接地。
    • 清洁编码器光学部件，若磨损严重则更换编码器（如多摩川 TS5208N574）。

F
G

Q8：电机位置控制精度不足

  • 可能原因：
    • 编码器安装偏心（同轴度误差 > 0.05mm）。
    • PID 参数未优化（如比例增益过高导致超调）。
    • 机械传动间隙（如齿轮箱背隙 > 1 弧分）。
  • 解决方案：
    • 重新校准编码器安装位置，使用千分表调整同轴度。
    • 通过驱动器自整定功能优化 PID 参数（如台达 ASDA-B2 的自动增益调整）。
    • 选择低背隙齿轮箱（如 Harmonic Drive 的 CSF-17-100）。

F
G

Q9：绕组短路或断路如何检测？

  • 检测方法：
    • 短路：用万用表欧姆档测量电机 U/V/W 相间电阻，若阻值趋近于 0Ω，可能绕组短路。
    • 断路：若阻值无穷大，可能绕组断路。需进一步检查焊点是否脱落或导线断裂。

F
G

Q10：电机长期运行后性能下降

  • 可能原因：
    • 轴承润滑脂干涸（如 NSK 轴承建议每 2000 小时补充润滑脂）。
    • 永磁体退磁（长期高温导致）。
    • 编码器分辨率下降（如增量式编码器 PPR 减少）。
  • 维护建议：
    • 轴承维护：定期补充高温润滑脂（如 Klüber NBU 15）。
    • 永磁体检修：使用高斯计测量磁场强度，若低于初始值的 90% 需更换电机。
    • 编码器校准：使用专用软件（如松下 MOTION WORKS）重新校准零点。

F
G

Q11：如何选择合适的一体伺服电机？

  • 关键参数：
    • 电压 / 电流范围：模块输入电压需覆盖电机工作电压，持续电流需大于电机额定电流（留 20% 余量）。
    • 控制方式：支持位置、速度、转矩控制模式。
    • 防护等级：根据环境选择 IP65/IP67。
    • 编码器类型：增量式（低成本）或绝对式（无需回零）。

F
G

Q12：一体化设计的优势与局限性

  • 优势：
    • 体积紧凑，减少接线复杂度（如 微科ZIM40-100-24-R 一体化伺服电机）。
    • 集成保护功能（过流、过压、过热），降低开发难度。
    • 出厂前已校准，即插即用。
  • 局限性：
    • 维修成本高，需整体更换。
    • 散热设计固定，难以适应极端负载。
    • 定制化需求需联系厂商（如特殊法兰尺寸）。
